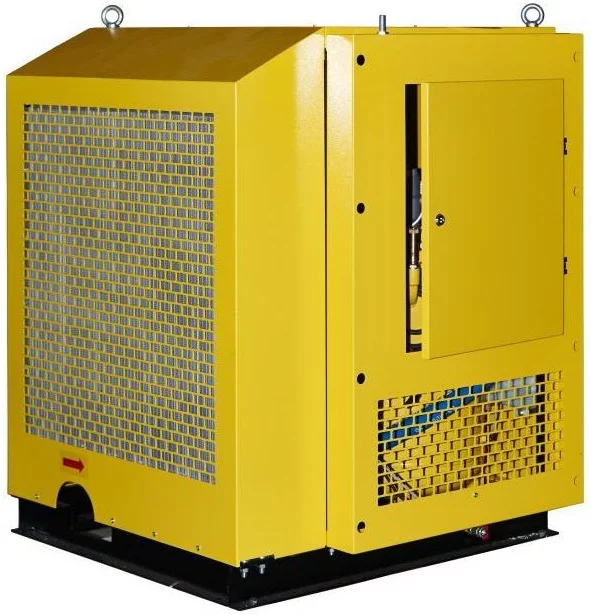

Винтовой компрессор ЧКЗ КВ-10/10 ГТТ

ВОК РК – вал отбора мощности раздаточной коробки.

Компрессорный агрегат КВ-10/10 ГТТ предназначен для снабжения сжатым воздухом пневмооборудования, установленного на самоходное шасси (буровые установки и пр.), монтируется непосредственно на автомобиле. Использование данного агрегата снижает общую массу и себестоимость установки.

Агрегат компрессорный АК-9/10 производится на основе бесшумно работающего винтового компрессора производства немецкой фирмы Rotorcomp. Средний срок наработки агрегата по винтовому компрессору составляет 40000 часов при условии правильной эксплуатации. Компрессор рассчитан на номинальное избыточное давление 1,0 МПа.

Компрессор приводится в движение дизельным двигателем самоходной установки. Мощность передается с вала отбора мощности самоходной машины на вал компрессора через раздаточную коробку посредством карданного вала или ременной передачи (5 ремней с профилем ХРВ). Температура эксплуатации от минус 10 до плюс 35 °С. Компрессорный агрегат снабжен комбинированным масловоздушным охладителем. Термовыключатель сигнализирует о перегреве компрессора. Агрегат компрессорный оборудован системой действия непрерывного регулирования.

Применяется на буровых установках производства ЗАО «Машиностроительный завод им. В.В. Воровского», ЗАО «Московский Опытный Завод Буровой Техники», ЗАО «Геомаш-Центр» (г. Москва) и других заводов-изготовителей.
